Descrizione del prodotto
Descrizione di prodotto/PRODOTTO

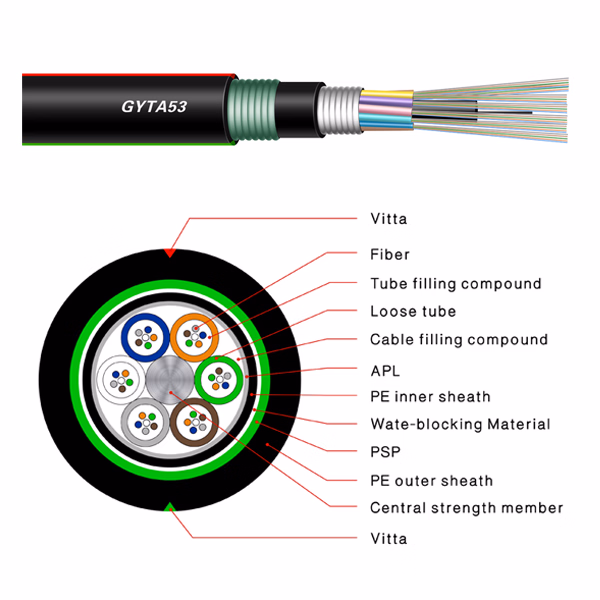

Le fibre, 200/250μ M, sono posizionate in un tubo allentato fatto di alta plastica del modulo. I tubi sono riempiti di residuo resistente all'acqua del materiale da otturazione. Un filo di acciaio, a volte inguainato con polietilene (PE) per cavo con l'alto conteggio della fibra, individua nel centro della memoria come membro di concentrazione metallico. I tubi (e riempitori) sono incagliati intorno al membro di concentrazione in una memoria compatta e circolare del cavo. Un laminato di alluminio del polietilene (APL) è Applicato intorno alla memoria del cavo, che è Riempita di residuo del materiale da otturazione per proteggerla dall'ingresso dell'acqua. Allora, il cavo è Completato con un fodero del PE
Caratteristiche di prodotto/PRODOTTO
· Buona prestazione di temperatura e meccanica
· Tubo allentato ad alta resistenza che è Idrolisi resistente
· Il residuo di riempimento del tubo speciale assicura una protezione critica di fibra
· La struttura compatta specialmente progettata è Buona ad impedire i tubi allentati ristringere
· Il fodero del PE protegge il cavo da radiazione ultravioletta
· Per per assicurare la funzione impermeabile vicino:
· Singolo filo di acciaio come membro di concentrazione centrale
· Il residuo di riempimento del tubo speciale assicura una protezione critica di fibra
· Completamente riempito il cavo
· Strato di APL
Standard del prodotto /PRODOTTO
· Il cavo di GYTA aderisce a YD/T standard 901-2009 così Come l'IEC 60794-1.
Caratteristiche ottiche /PRODOTTO
| G. 652 | G. 655 | 50/125μ M | 62.5/125μ M | |
Attenuazione | @850nm |
|
| ≤ 3.0dB/km | ≤ 3.0dB/km |
@1300nm |
|
| ≤ 1.0dB/km | ≤ 1.0dB/km | |
@1310nm | ≤ 0.36dB/km |
|
|
| |
@1550nm | ≤ 0.22dB/km | ≤ 0.23dB/km |
|
| |
Larghezza di banda (codice categoria A) | @850 |
|
| ≥ 500MHZ· Chilometri | ≥ 500MHZ· Chilometri |
@1300 |
|
| ≥ 1000MHZ· Chilometri | ≥ 600MHZ· Chilometri | |
Apertura numerica |
|
|
| 0.200± 0.015NA | 0.275± 0.015NA |
Λcc di lunghezza d'onda di taglio del cavo |
| ≤ 1260nm | ≤ 1480nm |
|
|
Parametri tecnici /PRODOTTO
Tipo di cavo | Conteggio della fibra | Conteggio allentato del tubo | Conteggio del riempitore | Diametro del cavo | Peso Kg/km del cavo | Resistenza alla trazione | Resistenza di schiacciamento lungamente/di breve durata | Raggio di piegamento statico/dinamico |
GYTA-2~6 | 2~6 | 1 | 4 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
GYTA-8~12 | 8~12 | 2 | 3 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
GYTA-14~18 | 14~18 | 3 | 2 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
GYTA-20~24 | 20~24 | 4 | 1 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
GYTA-26~30 | 26~30 | 5 | 0 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
GYTA-32~36 | 32~36 | 5 | 0 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
GYTA-38~48 | 38~48 | 5 | 0 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
GYTA-50~60 | 50~60 | 5 | 0 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
GYTA-62~72 | 62~72 | 6 | 0 | 10.0 | 126 | 1750/3500 | 300/1000 | 15D/30D |
GYTA-74~84 | 74~84 | 7 | 1 | 11.0 | 145 | 1750/3500 | 300/1000 | 15D/30D |
GYTA-86~96 | 86~96 | 8 | 0 | 11.0 | 145 | 1750/3500 | 300/1000 | 15D/30D |
GYTA-98~108 | 98~108 | 9 | 1 | 12.5 | 180 | 1750/3500 | 300/1000 | 15D/30D |
GYTA-110~120 | 110~120 | 10 | 0 | 12.5 | 180 | 1750/3500 | 300/1000 | 15D/30D |
GYTA-122~132 | 122~132 | 11 | 1 | 13.5 | 228 | 1750/3500 | 300/1000 | 15D/30D |
GYTA-134~144 | 134~144 | 12 | 0 | 13.5 | 228 | 1750/3500 | 300/1000 | 15D/30D |
GYTA-146~216 | 146~216 | 12 | 0 | 13.5 | 228 | 1750/3500 | 300/1000 | 15D/30D |
